LK 811 ThermoMat 2.0 W

Новий

LK 811 ThermoMat 2.0 W

  • Налаштування температури у зворотньому трубопроводі
  • Електронний блок управління забезпечує простий контроль

LK 811 ThermoMat 2.0 W – це модуль завантаження для під’єд-нання твердопаливних котлів до акумуляторних систем. Модуль завантаження призначений для того, щоб гарантувати оптимальне температурне розшарування у ...

Читати далі

LK 811 ThermoMat 2.0 W

  • Статті
  • Детальна інформація
  • Документація
  • Запасні Частини І Допоміжні Приладдя

Статті

LK 811 - внутрішня різьба

Новий

LK 811 - внутрішня різьба 2 статті

Артикул Виконання Розмір A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
182772 без зворотного клапана Rp 1" 226 205 230 290 90 130 4,2
182770 без зворотного клапана Rp 1¼" 226 205 230 290 90 130 4,2

182772

Виконання без зворотного клапана
Розмір Rp 1"
A мм 226
B мм 205
C мм 230
D мм 290
E мм 90
F мм 130
Маса, кг 4,2
Об'ємне креслення
Список статей

182770

Виконання без зворотного клапана
Розмір Rp 1¼"
A мм 226
B мм 205
C мм 230
D мм 290
E мм 90
F мм 130
Маса, кг 4,2
Об'ємне креслення
Список статей
LK 811 - внутрішня різьба - зі LK 100 SmartComfort CT

Новий

LK 811 - внутрішня різьба - зі LK 100 SmartComfort CT 2 статті

Артикул Виконання Розмір A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
182779 без зворотного клапана + CT 100 Rp 1" 277 199 227 287 87 130 4,2
182780 без зворотного клапана + CT 100 Rp 1¼" 277 199 227 287 87 130 4,2

182779

Виконання без зворотного клапана + CT 100
Розмір Rp 1"
A мм 277
B мм 199
C мм 227
D мм 287
E мм 87
F мм 130
Маса, кг 4,2
Об'ємне креслення
Список статей

182780

Виконання без зворотного клапана + CT 100
Розмір Rp 1¼"
A мм 277
B мм 199
C мм 227
D мм 287
E мм 87
F мм 130
Маса, кг 4,2
Об'ємне креслення
Список статей

Детальна інформація

Опис продукту

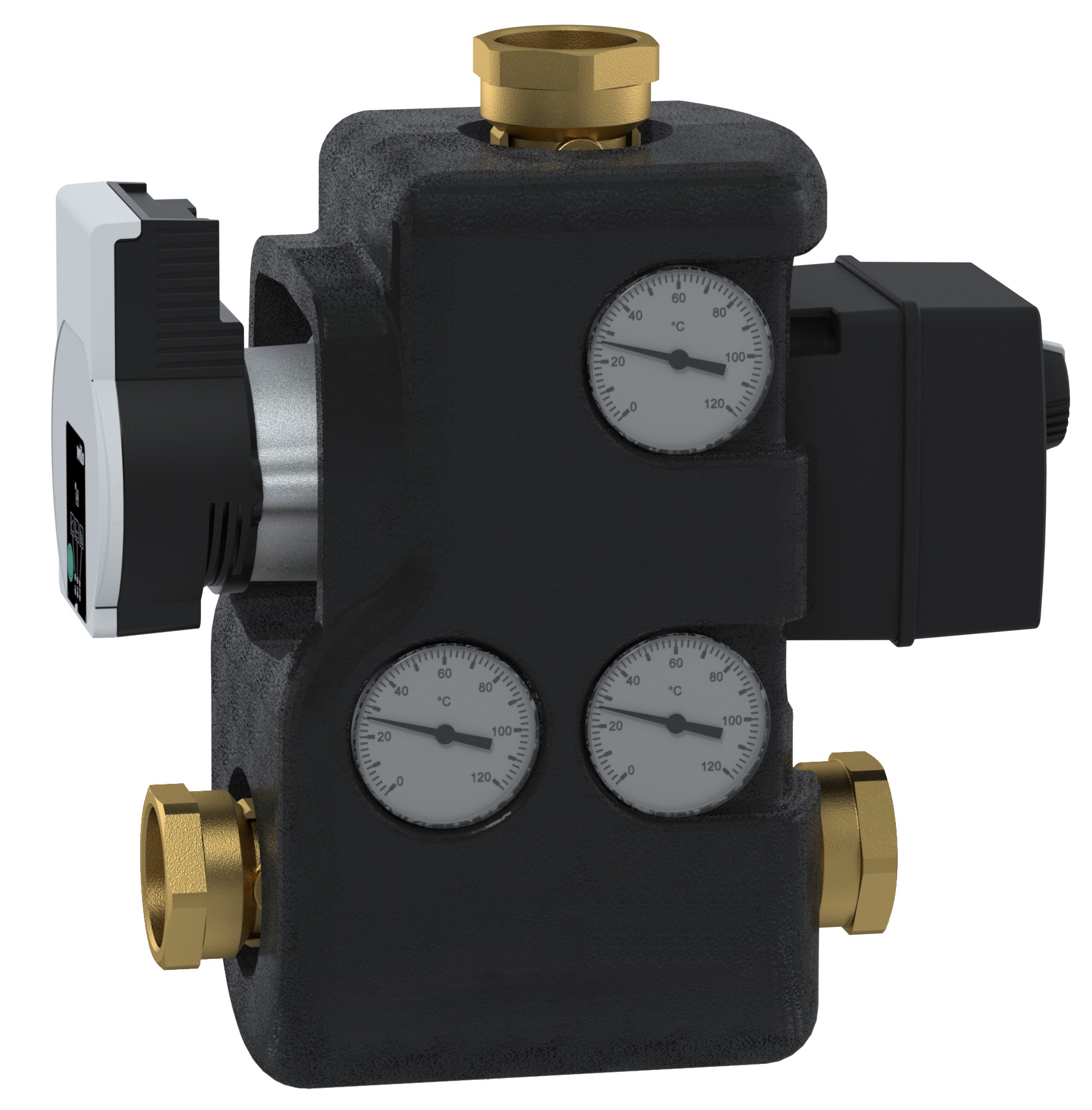

LK 811 ThermoMat 2.0 W – це модуль завантаження для під’єд-нання твердопаливних котлів до акумуляторних систем. Модуль завантаження призначений для того, щоб гарантувати оптимальне температурне розшарування у акумуляторному баку та підтримувати високу температуру у зворотній лінії повернення до котла, завдяки чому підвищується термічний коефіцієнт корисної дії котлоагрегата. Це зменшує утворення дьогтю та конденсату, завдяки чому збільшується термін експлуатації котлоагрегату.

LK 811 ThermoMat 2.0 W має компактну конструкцію із інтегрованим циркуляційним насосом із низьким споживанням електроенергії та змішувальним клапаном, який регулює два канали. Модуль завантаження складається також із трьох кульових кранів, що полегшують монтаж і технічне обслуговування, а також наявність термоізоляції знижує теплові втрати. Ви можете додатково замовити термометри, які полегшуюсть контроль процесу заповнення системи.
Модуль завантаження є наявним у двох виконаннях – зі зворотним клапаном та без нього. Завдяки зворотному клапану забезпечуютьсяфункції,описані у пункті 4 етапів нагрівання. Модуль завантаження можна обертати, тому його можна легко пристосувати до монтажу справа чи зліва від котла. Завдяки трьом запірним клапанам усі деталі можна замінювати під час сервісних чи ремонтних робіт при цьому нема необхідності спорожняти всю систему.

LK 811 ThermoMat 2.0 W постачається з електронним терморегулятором та без нього. В наявності монтажні комплекти з термореле інших марок - дивіться розділ Терморегулятори - Монтажні комплекти.
Щоб отримати більше інформації, зверніться до нашого відділу продаж.

LK 811 ThermoMat 2.0 W встановлюється у зворотному трубопроводі між біопаливним котлом та акумуляторним баком.

Завантажувальний блок зазвичай не потребує обслуговування. Модуль треба перевіряти регулярно.

Технічні дані

Напруга: 230 В AC 50 Гц
Потужність споживання: 10-75 Вт залежно від швидкості насоса
Макс. потужність котла: 65 кВт при 20°C ΔT
Макс. робочий тиск: 0,6 МПa (6 бар)
Робоча температура: Мін. 5°C / макс. 95 °C
Температура у зворотній лінії: 5-99 °C з LK 100 SmartComfort CT
Температура навколишнього середовища: Мін. 5 °C / макс. 60 °C
Стандарт різьби: Rp - внутрішня різьба
Середовище 1: Суміш вода-гліколь, макс. 50%
Циркуляційний насос: Wilo Para /6 SC FS14, Wilo Para /8 SC FS14
Матеріал, корпус клапана: Латунь EN 1982 CB753S
Матеріал, ізоляція: Поліпропілен із пінним наповнювачем EPP

Додатки

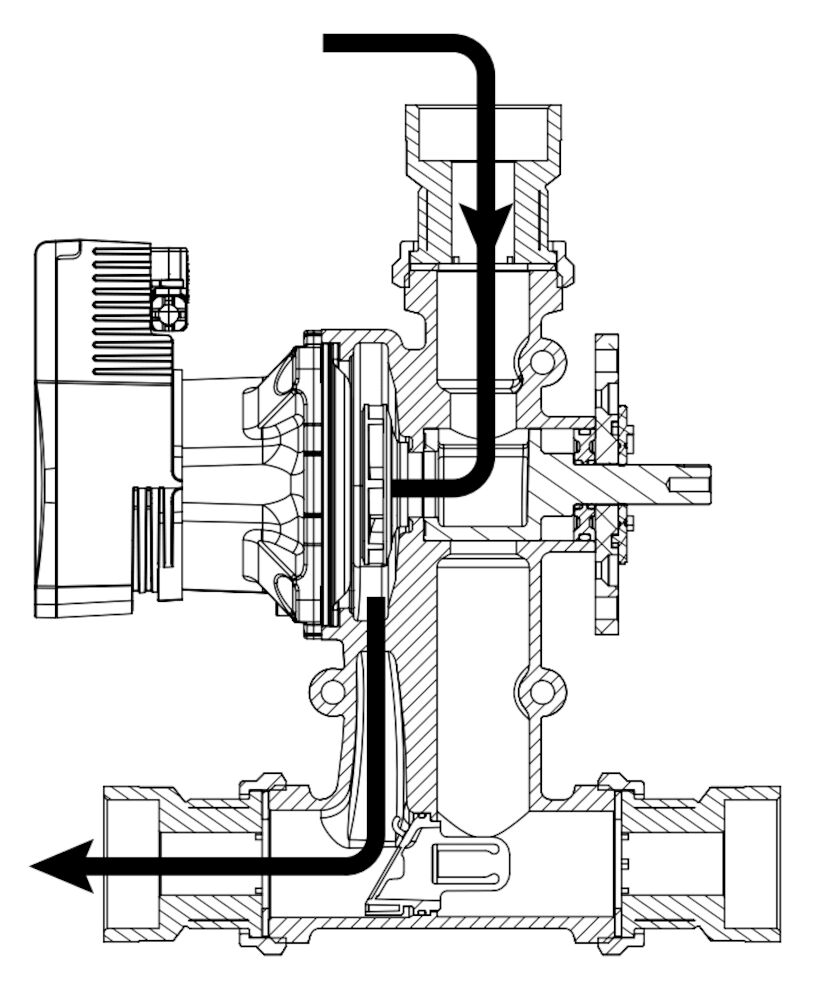

РОБОТА ГРУПИ ЗАВАНТАЖЕННЯ ПІД ЧАС РІЗНИХ ЕТАПІВ ОПАЛЕННЯ:

1. ЕТАП НАГРІВАННЯ

Вода циркулює між котлом і модулем завантаження, при цьому температура котла росте.

2. ЕТАП ЗАВАНТАЖЕННЯ

При досягненні необхідної температури автоматична система регулювання починає відкривати змішувальний клапан та дозволяє воді, що повертається від акумуляторного баку, змішатися з водою з подаючого трубопроводу, перш ніж вона повернеться назад до котла. Температура у зворотному трубопроводі до котла тримається на постійному рівні.

3. ЕТАП ЗАВЕРШЕННЯ

Змішувальний клапан повністю відкритий по відношенню до акумуляторного баку. Це призводить до оптимальної передачі тепла від котла, а акумуляторний бак заповнюється водою з подаючого трубопроводу. Коли котел охолонув, автоматична система регулювання запобігає зворотній циркуляції від акумуляторного бака до котла.

4. САМОЦИРКУЛЯЦІЯ ЗА ДОПОМО-ГОЮ ЗВОРОТНОГО КЛАПАНА

Самоциркуляція починається одразу після припинення опалення та зупинки циркуляційного насоса. Гаряча вода, що залишається, відправляється до накопичувального баку. Якщо станеться переривання в електроживленні або якщо зламається насос, зворотний клапан автоматично відкривається, щоб зробити можливою самоциркуляцію. Окрім цього, зворотний клапан перешкоджає зворотній циркуляції від накопичувального баку до котла.

Зі зворотним клапаном

Без зворотного клапана

Технічні схеми

ПОТУЖНІСТЬ КОТЛА – GRUNDFOS UPM3 AUTO XX-70

ПОТУЖНІСТЬ КОТЛА – WILO PARA */8 SC FS14

ХАРАКТЕРИСТИКИ НАСОСА – WILO PARA */6 SC FS14

ХАРАКТЕРИСТИКИ НАСОСА – WILO PARA */8 SC FS14

Документація

Паспорти продукції

LK 811 ThermoMat 2.0 W

Посібник із використання

811 ThermoMat E Eco - Instruction_148697

Сертифікат/Тип схвалення

CE Declaration of Conformity - 810 , 811.pdf

Запасні Частини І Допоміжні Приладдя

Артикул № Артикул Позиція
187347 Wilo Para */8 SC FS14 1
187960 Wilo Para */6 SC FS14 1
095443 Кабель Wilo Para 200 мм + З`єднувач 2
095220 З`єднувач 3
187110 Комплект запчастин 811 4
187066 Комплект ущільнювачів 811/840/841, DN 15-20 5
013025 Ущільнювач EPDM 1½” - Ø44 x Ø27 x 2 мм 6
187021 Зворотний клапан 810 / 811 7
187022 Пробка 810 / 811 8
187018 Запірний клапан Rp 1¼” 9
187019 Запірний клапан 28 мм 10
187017 Запірний клапан Rp 1” 11
187351 Ізоляція EPP, 811 12
058126 Термометр 120 °C 13
