LK HydronicGroup C/C 125

Статті
Детальна інформація
Документація
Відео
Запасні Частини І Допоміжні Приладдя

Статті

LK 860 – розподільчий колектор 7 статті

Артикул	Виконання	Розмір	Позначення	Маса, кг
182419	Розподільчий колектор, 1 група, з гідравлічним сепаратором	G 1½"	0,4 МПa (4 бара)	3,5
182348	Розподільчий колектор, 2 групи, без гідравлічного сепаратору	G 1½"	0,4 МПa (4 бара)	6,1
182350	Розподільчий колектор, 2 група, з гідравлічним сепаратором	G 1½"	0,4 МПa (4 бара)	7,1
182349	Розподільчий колектор, 3 групи, без гідравлічного сепаратору	G 1½"	0,4 МПa (4 бара)	8,1
182351	Розподільчий колектор, 3 група, з гідравлічним сепаратором	G 1½"	0,4 МПa (4 бара)	9,0
182417	Розподільчий колектор, 4 групи, без гідравлічного сепаратору	G 1½"	0,4 МПa (4 бара)	9,0
182418	Розподільчий колектор, 4 група, з гідравлічним сепаратором	G 1½"	0,4 МПa (4 бара)	10,1

Виконання	Розподільчий колектор, 1 група, з гідравлічним сепаратором
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	3,5
Список статей

Виконання	Розподільчий колектор, 2 групи, без гідравлічного сепаратору
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	6,1
Список статей

Виконання	Розподільчий колектор, 2 група, з гідравлічним сепаратором
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	7,1
Список статей

Виконання	Розподільчий колектор, 3 групи, без гідравлічного сепаратору
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	8,1
Список статей

Виконання	Розподільчий колектор, 3 група, з гідравлічним сепаратором
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	9,0
Список статей

Виконання	Розподільчий колектор, 4 групи, без гідравлічного сепаратору
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	9,0
Список статей

Виконання	Розподільчий колектор, 4 група, з гідравлічним сепаратором
Розмір	G 1½"
Позначення	0,4 МПa (4 бара)
Маса, кг	10,1
Список статей

LK 861 – насосна група з прямою подачею 2 статті

Артикул	Розмір	DN	Маса, кг	Список статей
299458	G 1½" / Rp 1" x G 1½"	DN 25	5,0
299459	G 1½" / Rp 1" x G 1½"	DN 32	5,2

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Маса, кг	5,0
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 32
Маса, кг	5,2
Список статей

LK 861 – насосна група з прямою подачею. Без насоса 1 artikel

Артикул	Розмір	Маса, кг	Список статей
299460	G 1½" / Rp 1" x G 1½"	3,2

Розмір	G 1½" / Rp 1" x G 1½"
Маса, кг	3,2
Список статей

LK 862 R – насосна група з байпасним клапано. Права версія 3 статті

Артикул	Розмір	DN	Kvs м³/год	Маса, кг	Позначення
299462	G 1½" / Rp 1" x G 1½"	DN 25	6,3	5,3
299464	G 1½" / Rp 1" x G 1½"	DN 32	10,0	5,5
396164 Новий	G 1½" / Rp 1" x G 1½"	DN 25	6,3	5,8	LK 950 (180759)

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	5,3
Позначення
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 32
Kvs м³/год	10,0
Маса, кг	5,5
Позначення
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	5,8
Позначення	LK 950 (180759)
Список статей

LK 862 L – насосна група з байпасним клапаном. Ліва версія 2 статті

Артикул	Розмір	DN	Kvs м³/год	Маса, кг	Список статей
299461	G 1½" / Rp 1" x G 1½"	DN 25	6,3	5,3
299463	G 1½" / Rp 1" x G 1½"	DN 32	10,0	5,5

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	5,3
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 32
Kvs м³/год	10,0
Маса, кг	5,5
Список статей

LK 862 – насосна група з байпасним клапаном. Без насоса 2 статті

Артикул	Розмір	Kvs м³/год	Маса, кг	Список статей
299465	G 1½" / Rp 1" x G 1½"	6,3	3,1
299466	G 1½" / Rp 1" x G 1½"	10,0	3,1

Розмір	G 1½" / Rp 1" x G 1½"
Kvs м³/год	6,3
Маса, кг	3,1
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
Kvs м³/год	10,0
Маса, кг	3,1
Список статей

LK 863 – насосна група з термічним змішувальним клапаном 3 статті

Артикул	Розмір	DN	Позначення	Маса, кг	Виконання
299467	G 1½" / Rp 1" x G 1½"	DN 25	Температура: 25 - 45°C	5,9
299468	G 1½" / Rp 1" x G 1½"	DN 32	Температура: 25 - 45°C	6,1
396243	G 1½” / Rp 1” x G 1½”	DN 32			Температура: 50 - 70 °C

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Позначення	Температура: 25 - 45°C
Маса, кг	5,9
Виконання
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 32
Позначення	Температура: 25 - 45°C
Маса, кг	6,1
Виконання
Список статей

Розмір	G 1½” / Rp 1” x G 1½”
DN	DN 32
Позначення
Маса, кг
Виконання	Температура: 50 - 70 °C
Список статей

LK 863 – насосна група з термічним змішувальним клапаном. Без насоса 2 статті

Артикул	Розмір	Позначення	Маса, кг	Виконання	Список статей
299469	G 1½" / Rp 1" x G 1½"	Температура: 25 - 45°C	4,1
396507	G 1½” / Rp 1” x G 1½”		4,0	Температура: 50 - 70 °C

Розмір	G 1½" / Rp 1" x G 1½"
Позначення	Температура: 25 - 45°C
Маса, кг	4,1
Виконання
Список статей

Розмір	G 1½” / Rp 1” x G 1½”
Позначення
Маса, кг	4,0
Виконання	Температура: 50 - 70 °C
Список статей

LK 864 – насосна група з термічним завантажувальним клапаном, LK 823 ThermoVar® 4 статті

Артикул	Розмір	DN	Kvs м³/год	Позначення	Маса, кг
299470	G 1½" / Rp 1" x G 1½"	DN 25	9,0	Температура відкривання: 55 - 70 °C	5,7
299471	G 1½" / Rp 1" x G 1½"	DN 32	9,0	Температура відкривання: 55 - 70 °C	5,9
299787	G 1½" / Rp 1" x G 1½"	DN 25	9,0	Температура відкривання: 45 - 60 °C	5,7
299788	G 1½" / Rp 1" x G 1½"	DN 32	9,0	Температура відкривання: 45 - 60 °C	5,9

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Kvs м³/год	9,0
Позначення	Температура відкривання: 55 - 70 °C
Маса, кг	5,7
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 32
Kvs м³/год	9,0
Позначення	Температура відкривання: 55 - 70 °C
Маса, кг	5,9
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 25
Kvs м³/год	9,0
Позначення	Температура відкривання: 45 - 60 °C
Маса, кг	5,7
Список статей

Розмір	G 1½" / Rp 1" x G 1½"
DN	DN 32
Kvs м³/год	9,0
Позначення	Температура відкривання: 45 - 60 °C
Маса, кг	5,9
Список статей

LK 864 – насосна група з термічним завантажувальним клапаном, LK 823 ThermoVar®. Без насоса 1 artikel

Артикул	Розмір	DN	Kvs м³/год	Позначення	Маса, кг	Список статей
299962	G 1½” / Rp 1” x G 1½”	DN 25	9,0	Температура відкривання: 55 - 70 °C	3,5

Розмір	G 1½” / Rp 1” x G 1½”
DN	DN 25
Kvs м³/год	9,0
Позначення	Температура відкривання: 55 - 70 °C
Маса, кг	3,5
Список статей

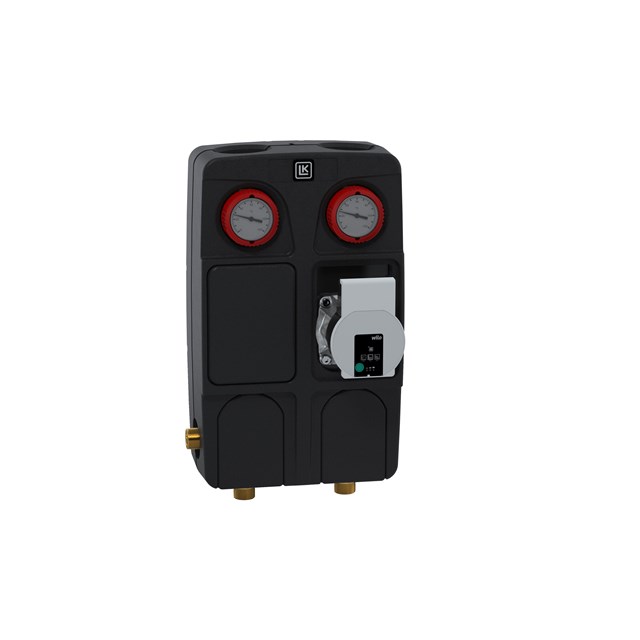

LK 865 – група в зоборі для циркуляції гарячої води 1 artikel

Артикул	Розмір	Позначення	Маса, кг	Список статей
299472	Rp 1" x G 1"	Температура відкривання: 35 - 65°C	4,10

Розмір	Rp 1" x G 1"
Позначення	Температура відкривання: 35 - 65°C
Маса, кг	4,10
Список статей

LK 865 – група в зоборі для циркуляції гарячої води. Без насоса 1 artikel

Артикул	Розмір	Позначення	Маса, кг	Список статей
299963	Rp 1" x G 1"	Температура відкривання: 35 - 65°C	2,7

Розмір	Rp 1" x G 1"
Позначення	Температура відкривання: 35 - 65°C
Маса, кг	2,7
Список статей

LK 866 - Насосна група з 4-ходовим байпасним клапаном, LK 841 ThermoMix® 1 artikel

LK 866 - Насосна група з 4-ходовий Байпасний клапан, LK 841 ThermoMix®

Артикул	Розмір	DN	Kvs м³/год	Маса, кг	Список статей
299747	G 1½" / Rp 1" x G 1"	DN 25	6,3	5,3

Розмір	G 1½" / Rp 1" x G 1"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	5,3
Список статей

LK 866 - Насосна група з 4-ходовим байпасним клапаном, LK 841 ThermoMix®. Без насоса 1 artikel

Артикул	Розмір	DN	Kvs м³/год	Маса, кг	Список статей
299964	G 1½" / Rp 1" x G 1"	DN 25	6,3	3,1

Розмір	G 1½" / Rp 1" x G 1"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	3,1
Список статей

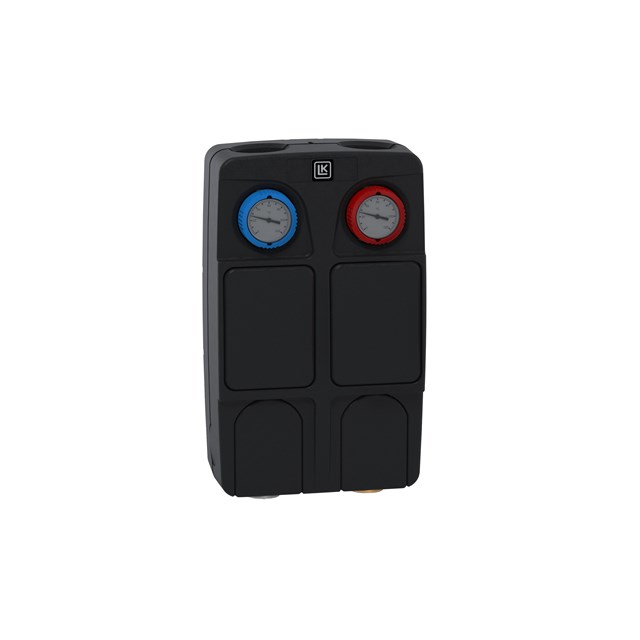

LK 867 - Насосна група з 4-ходовим байпасним клапаном, LK 830 ThermoMix® B 1 artikel

Артикул	Розмір	DN	Kvs м³/год	Маса, кг	Список статей
299765	G 1½" / Rp 1" x G 1"	DN 25	6,3	DN 25

Розмір	G 1½" / Rp 1" x G 1"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	DN 25
Список статей

LK 867 - Насосна група з 4-ходовим байпасним клапаном, LK 830 ThermoMix® B. Без насоса 1 artikel

Артикул	Розмір	DN	Kvs м³/год	Маса, кг	Список статей
299965	G 1½" / Rp 1" x G 1"	DN 25	6,3	3,1

Розмір	G 1½" / Rp 1" x G 1"
DN	DN 25
Kvs м³/год	6,3
Маса, кг	3,1
Список статей

Детальна інформація

Опис продукту

LK HydronicGroup – це насосна група в зборі, що підходить для систем опалення, в яких бажано мати пряму або байпасну подачу. Вона складається з високоефективного циркуляційного насоса, ізоляції, консолі для настінного монтажу, а також двох кульових кранів із термометром. На зворотному трубопроводі вбудовано зворотний клапан.

LK 860 Розподільчий колектор з або без гідравлічного сепаратора для однієї, двох, трьох або чотирьох насосних груп. Консоль для настінного монтажу постачається разом із розподільчим колектором.

LK 861 – насосна група для систем, де бажано мати пряму подачу.

LK 862 – насосна група для систем, де бажано мати байпасну подачу. До комплекту входить триходовий байпасний клапан.

LK 863 – насосна група для систем, де бажано мати байпасну подачу. До складу поставки входить термічний змішувальний клапан. LK 551 HydroMix має термічну вставку, що регулює надходження як холодної, так і гарячої води, для того щоб досягти бажаної температури подачі.

LK 864 – насосна група з термічним завантажувальним клапаном LK 823 ThermoVar®. Насосна група призначена для того, щоб гарантувати оптимальне температурне розшарування у акумуляторному баку та високу температуру лінії повернення до котла, завдяки чому підвищується термічний коефіцієнт корисної дії установки.

LK 865 – це укомплектована група для циркуляції теплої води. Вона складається з байпасного клапана, хрестовини, циркуляційного насоса, ізоляції, штуцера і трьох зворотних клапанів. Змішувальний клапан LK 551 HydroMix має термічну вставку, що регулює подачу як холодної, так і гарячої води, для того щоб досягти бажаної температури. Клапан має захист від утворення накипу, який перекриває надходження гарячої води, якщо припинилася подача холодної води.

LK 866 – це байпасна група з чотирьохходовим байпасним клапаном LK 841 ThermoMix®. Байпасна група передбачена для систем опалення, в яких потрібна висока температура в лінії повернення, для того щоб уникнути корозії та в такий спосіб збільшити термін використання джерела тепла.

LK 867 – це байпасна група з чотирьохходовим байпасним клапаном LK 830 ThermoMix® B. Байпасна група має 4-ходовий бівалентний байпасний клапан, що передбачений для систем опалення з двома джерелами енергії, які з’єднані послідовно або паралельно, або для накопичувальних систем, де здійснюється забір енергії з двох рівнів. Байпасна група має форму, пристосовану для використання з автоматичною системою байпасного регулювання, а це гарантує, що завжди буде надаватися перевага найбільш вигідному джерелу тепла.

Технічні дані

Напруга:	230 В AC 50/60 Гц
Потужність споживання:	10-75 Вт залежно від швидкості насоса
Макс. робочий тиск:	1,0 МПa (10 бар)
Робоча температура:	Мін. 5°C / макс. 95 °C
Температура навколишнього середовища:	Мін. 5°C / макс. 58 °C
Стандарт різьби:	Rp - внутрішня різьба, G - зовнішня різьба
Середовище 1:	Суміш вода-гліколь, макс. 50%
Циркуляційний насос:	Wilo Para 15-130/8-75/SC-9, Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12, Wilo Para zKu 15-130/8 SC
Матеріал, корпус клапана:	Латунь EN 12165 CW617N
Матеріал, ізоляція:	Поліпропілен із пінним наповнювачем EPP

Додатки

LK 862 - НАСОСНА ГРУПА З БАЙПАСНИМ КЛАПАНОМ

LK 861 – НАСОСНА ГРУПА З ПРЯМОЮ ПОДАЧЕЮ

LK 863 – НАСОСНА ГРУПА ЗІ ЗМІШУВАЛЬНИМ
КЛАПАНОМ LK 551 HYDROMIX

LK 864 – НАСОСНА ГРУПА З ТЕРМІЧНИМ
ЗАВАНТАЖУВАЛЬНИМ КЛАПАНОМ LK 823 THERMOVAR®

LK 865 – ГРУПА В ЗБОРІ ДЛЯ ЦИРКУЛЯЦІЇ ГАРЯЧОЇ ВОДИ

LK 861 ПРАВА - LK 861 ЛІВА

LK 866 - НАСОСНА ГРУПА З 4-ХОДОВИМ БАЙПАСНИМ КЛАПАНОМ, LK 841 THERMOMIX®

LK 867 - НАСОСНА ГРУПА З 4-ХОДОВИМ БАЙПАСНИМ КЛАПАНОМ, LK 830 THERMOMIX® B

Технічні схеми

LK 861 – ХАРАКТЕРИСТИКИ НАСОСА

LK 862 – ХАРАКТЕРИСТИКИ НАСОСА

LK 863 – ХАРАКТЕРИСТИКИ НАСОСА

LK 864 – ХАРАКТЕРИСТИКИ НАСОСА

LK 865 – ХАРАКТЕРИСТИКИ НАСОСА

LK 866 & LK 867 – ХАРАКТЕРИСТИКИ НАСОСА

Документація

Паспорти продукції

LK HydronicGroup C/C 125

Посібник із використання

861-863 HydronicGroup cc125 - Instruction_248184

Посібник із використання

865 HydronicGroup cc125 - Instruction_248186

Посібник із використання

864 HydronicGroup 125_864 - Instruction_248185

Посібник із використання

866 HydronicGroup cc125 - Instruction_299747

Посібник із використання

867 HydronicGroup cc125 - Instruction_299765

Посібник із використання

248405_LK HydronicGroup 125_Cooling_861-862-Instruction

Запасні Частини І Допоміжні Приладдя

Артикул №	Артикул	Позиція
187203	Wilo PARA 25-180/8-75/SC	1
187322	Wilo PARA 25-180/6-43/SC	1
187227	Wilo PARA 15-130/8-75/SC-9	1
187323	Кульовий кран, синій	2
187324	Кульовий кран, червоний	2
187325	Консоль	3
187326	Ізоляція EPP	4
182767	LK 840 ThermoMix HG Kvs 10	5
181949	LK 840 Змішувальний клапан (866), Kvs 6,3	5
180588	LK 830 Змішувальний клапан (867), Kvs 6,3	5
182766	LK 840 ThermoMix HG Kvs 6,3	5
187188	Комплект ущільнювачів LK 840/841 DN 25	6
187062	Комплект запчастин 830, DN 15-20, Kvs 6,3	7
187195	Комплект запчастин 841 2.0, DN 25	7
095349	Комплект запчастин 551, 25-45°C, Kvs 3,2-4,2	8
095350	Комплект запчастин 551, 35 - 65 °C, Kvs 3,2 - 4,2	8
187330	Набір запасних частин 823R	9
182431	LK 551 (863), 25 - 45 °C	10
182389	LK 823R (864), 55 - 70 °C	11
182447	LK 823R (864), 45 - 60 °C	11
