LK 534 ThermoFill® EA

Новий

LK 534 ThermoFill® EA

  • Інтегрований затвір з кульовим клапаном і зворотним клапаном
  • Зворотний клапан є доступним для огляду, а тому він класифікується як захищений від противотоку, тип EA згідно EN 1717

LK 534 ThermoFill® EA – це наливний клапан для системи опалення. Клапан має вбудований затвор із кульовим клапаном і зворотним клапаном, завдяки чому забезпечується відкривання навіть при низькому перепаді тиск...

Читати далі

LK 534 ThermoFill® EA

  • Статті
  • Детальна інформація
  • Документація

Статті

LK 534 - внутрішня різьба

LK 534 - внутрішня різьба 1 artikel

Артикул Розмір Kvs м³/год Маса, кг Список статей
182786 Rp ½" 1,1 0,3

182786

Розмір Rp ½"
Kvs м³/год 1,1
Маса, кг 0,3
Список статей
LK 534 – з'єднувач із обтискним кільцем

LK 534 – з'єднувач із обтискним кільцем 1 artikel

Артикул Розмір Kvs м³/год Маса, кг Список статей
182787 15 mm 1,1 0,3

182787

Розмір 15 mm
Kvs м³/год 1,1
Маса, кг 0,3
Список статей

Детальна інформація

Опис продукту

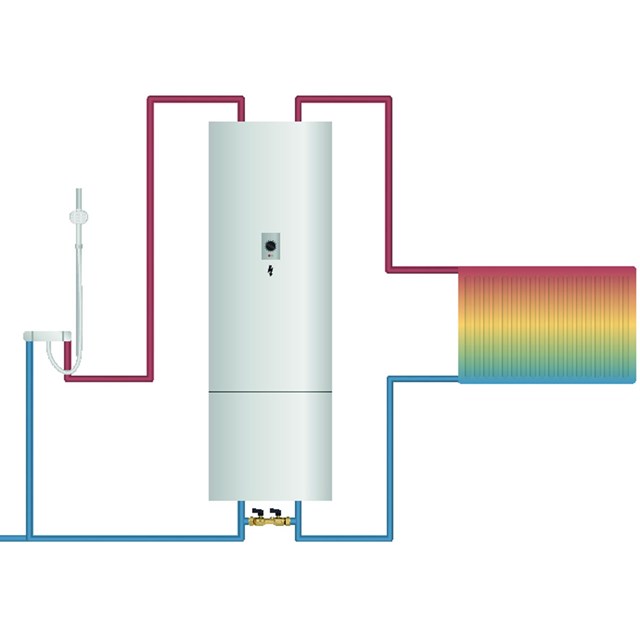

LK 534 ThermoFill® EA – це наливний клапан для системи опалення. Клапан має вбудований затвор із кульовим клапаном і зворотним клапаном, завдяки чому забезпечується відкривання навіть при низькому перепаді тиску. Зворотний клапан є доступним для огляду, а тому він класифікується як захищений від противотоку, тип EA, категорія рідини 1-2, згідно EN 1717.

Якщо закрити перший клапан розташований у напрямку руху води в системі та послабити гвинт, то можна буде перевірити роботу зворотного клапана.

Стрілка на корпусі клапана вказує напрям потоку.
З'єднувальна різьба ущільнюється звичайним чином. Встановити з’єднувач із обтискним кільцем буде легше, якщо нанести змащувальний засіб на різьбу та фаску. Закручуйте вручну настільки, наскільки це можливо, а потім застосуйте гайковий ключ. Кількість обертів при закручуванні ключем, а також інші технічні дані, дивіться в окремому листку даних щодо з'єднувачів із обтискними кільцями. М'які труби оснащуються опірними гільзами.

Клапан не потребує технічного обслуговування. Обладнання треба перевіряти регулярно.

Технічні дані

Робоча температура: Мін. 5°C / макс. 90 °C
Макс. робочий тиск: 1,0 МПa (10 бар)
Тиск відкривання, зворотний клапан: 1 кПа (0,01 бар)
Стандарт різьби: G - внутрішня різьба, ISO 228/1
Матеріал, корпус клапана: Латунь, стійка до знецинкування EN 12165 CW625N
Інша: Зворотний клапан Тип EA згідно EN 1717,
Матеріал, зворотний клапан ПОМ
Матеріал, ущіль- нення: EPDM

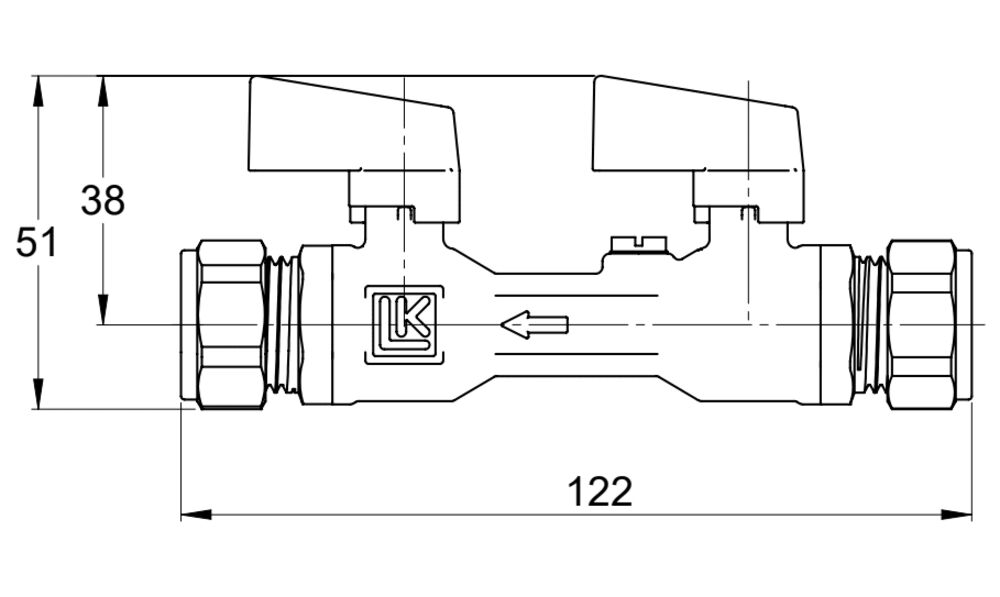

Технічні схеми

ГРАФІК ПОТУЖНОСТІ
