LK 552 HydroMix

LK 552 HydroMix

  • Захист від опіку
  • Симетричний потік
  • Температура регулюється

LK 552 HydroMix – це симетричний змішувальний клапан для системи горячого водопостачання і опалення. Змішувальний клапан має термостатичний елемент, який регулює подачу холодної і гарячої води для того щоб дося...

Читати далі

LK 552 HydroMix

  • Статті
  • Детальна інформація
  • Документація
  • Запасні Частини І Допоміжні Приладдя

Статті

LK 552 – внутрішня різьба

LK 552 – внутрішня різьба 4 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення Маса, кг Об'ємне креслення Список статей
182234 Rp ¾" 1,5 70 110 42 45 35 - 65 °C 0,6
182237 Rp ¾" 1,5 70 110 42 45 25 - 45 °C 0,6
182256 Rp 1" 3,5 84 122 50 52 35 - 65 °C 0,9
182260 Rp 1" 3,5 84 122 50 52 25 - 45 °C 0,9

182234

Розмір Rp ¾"
Kvs м³/год 1,5
A мм 70
B мм 110
C мм 42
D мм 45
Позначення 35 - 65 °C
Маса, кг 0,6

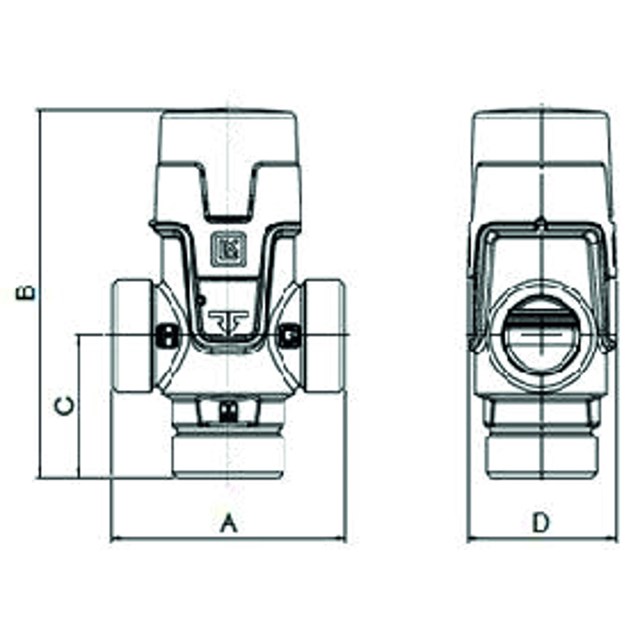

Об'ємне креслення
Список статей

182237

Розмір Rp ¾"
Kvs м³/год 1,5
A мм 70
B мм 110
C мм 42
D мм 45
Позначення 25 - 45 °C
Маса, кг 0,6
Об'ємне креслення
Список статей

182256

Розмір Rp 1"
Kvs м³/год 3,5
A мм 84
B мм 122
C мм 50
D мм 52
Позначення 35 - 65 °C
Маса, кг 0,9
Об'ємне креслення
Список статей

182260

Розмір Rp 1"
Kvs м³/год 3,5
A мм 84
B мм 122
C мм 50
D мм 52
Позначення 25 - 45 °C
Маса, кг 0,9
Об'ємне креслення
Список статей
LK 552 – зовнішня різьба

LK 552 – зовнішня різьба 8 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення Маса, кг Об'ємне креслення Список статей
182235 G ¾" 1,5 70 110 42 45 35 - 65 °C 0,5
182236 G 1" 1,5 70 110 42 45 35 - 65 °C 0,6
182238 G ¾" 1,5 70 110 42 45 25 - 45 °C 0,5
182239 G 1" 1,5 70 110 42 45 25 - 45 °C 0,6
182257 G 1" 3,5 84 122 50 52 35 - 65 °C 0,7
182258 G 1¼" 3,5 84 122 50 52 35 - 65 °C 0,8
182261 G 1" 3,5 84 122 50 52 25 - 45 °C 0,7
182262 G 1¼" 3,5 84 122 50 52 25 - 45 °C 0,8

182235

Розмір G ¾"
Kvs м³/год 1,5
A мм 70
B мм 110
C мм 42
D мм 45
Позначення 35 - 65 °C
Маса, кг 0,5
Об'ємне креслення
Список статей

182236

Розмір G 1"
Kvs м³/год 1,5
A мм 70
B мм 110
C мм 42
D мм 45
Позначення 35 - 65 °C
Маса, кг 0,6
Об'ємне креслення
Список статей

182238

Розмір G ¾"
Kvs м³/год 1,5
A мм 70
B мм 110
C мм 42
D мм 45
Позначення 25 - 45 °C
Маса, кг 0,5
Об'ємне креслення
Список статей

182239

Розмір G 1"
Kvs м³/год 1,5
A мм 70
B мм 110
C мм 42
D мм 45
Позначення 25 - 45 °C
Маса, кг 0,6
Об'ємне креслення
Список статей

182257

Розмір G 1"
Kvs м³/год 3,5
A мм 84
B мм 122
C мм 50
D мм 52
Позначення 35 - 65 °C
Маса, кг 0,7
Об'ємне креслення
Список статей

182258

Розмір G 1¼"
Kvs м³/год 3,5
A мм 84
B мм 122
C мм 50
D мм 52
Позначення 35 - 65 °C
Маса, кг 0,8
Об'ємне креслення
Список статей

182261

Розмір G 1"
Kvs м³/год 3,5
A мм 84
B мм 122
C мм 50
D мм 52
Позначення 25 - 45 °C
Маса, кг 0,7
Об'ємне креслення
Список статей

182262

Розмір G 1¼"
Kvs м³/год 3,5
A мм 84
B мм 122
C мм 50
D мм 52
Позначення 25 - 45 °C
Маса, кг 0,8
Об'ємне креслення
Список статей

Детальна інформація

Опис продукту

LK 552 HydroMix – це симетричний змішувальний клапан для системи горячого водопостачання і опалення. Змішувальний клапан має термостатичний елемент, який регулює подачу холодної і гарячої води для того щоб досягти бажаної температури. Клапан має функцію захисту від опіків, який перекриває надходження гарячої води, якщо припинилася подача холодної води.

Стрілки на корпусі клапана вказують напрям потоку.
C = холодна вода, що надходить
H = гаряча вода, що надходить
M = змішана вода, що виходить

При монтажі у верхній частині котла/акумуляторного бака, оснащеного вбудованими водонагрівачами, даний клапан слід встановлювати з невеликим зазором між котлом/акумуляторним баком та самим клапаном щоб уникнути його неправильної роботи під впливом надмірної кількості тепла.

Ручка клапана призначена для встановлення необхідної температури. Захисна кришка запобігає ненавмисній зміні встановленого значення температури.

В умовах нормальної експлуатації клапан не вимагає ніякого технічного обслуговування. Регулярно контролюйте обладнання.

Технічні дані

Макс. робочий тиск: 1,0 МПa (10 бар)
Робоча температура: Мін. 5°C / макс. 95 °C
Температура суміші: Мін. 25°C / макс. 45°C
Мін. 35°C / макс. 65 °C
Стандарт різьби: Rp - внутрішня різьба, G - зовнішня різьба
Середовище 1: Суміш вода-гліколь, макс. 50% Домішка етилового спирту, макс. 30%
Матеріал, корпус клапана: Латунь EN 12165 CW617N
Інша: Стабільність температури ±3 °C
Стабільність температури: ±3 °C

Додатки

Технічні схеми

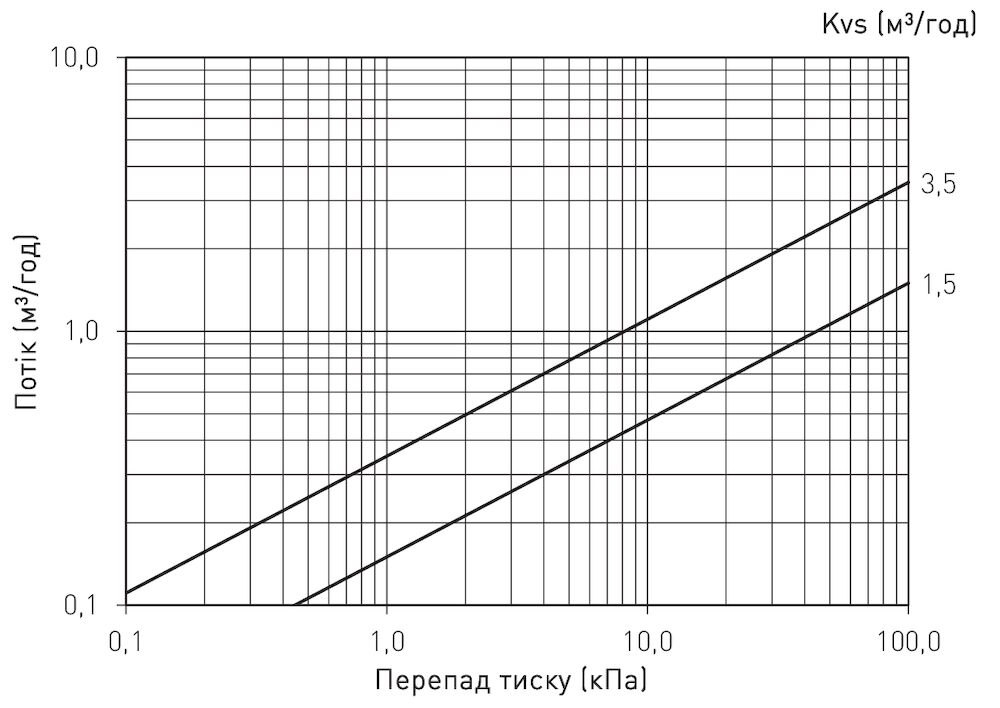

ГРАФІК ПОТУЖНОСТІ

Документація

Паспорти продукції

LK 552 HydroMix

Посібник із використання

552 HydroMix - Instruction_248158

Запасні Частини І Допоміжні Приладдя

Артикул № Артикул Позиція
095360 Комплект запчастин 552, 25 - 45 °C 1
095361 Комплект запчастин 552, 35 - 65 °C 1
095362 Комплект запчастин 552, 25 - 45 °C (Kvs 3,5) 1
095363 Комплект запчастин 552, 35 - 65 °C (Kvs 3,5) 1
092052 Штуцер G ¾” x накидна гайка 1”, ущільнювачі, 1 зворотний клапан 2
092053 Штуцер G ¾” x накидна гайка 1”, ущільнювачі, 2 зворотних клапана 2
092333 Штуцер M 1” x накидна гайка 1¼”, ущільнювачі, 1 зворотний клапан 2
092334 Штуцер G 1” x накидна гайка 1¼”, ущільнювачі, 2 зворотних клапана 2
187310 Ізоляція LK, 551 (Kvs 3,2-4,2) / 552 3
